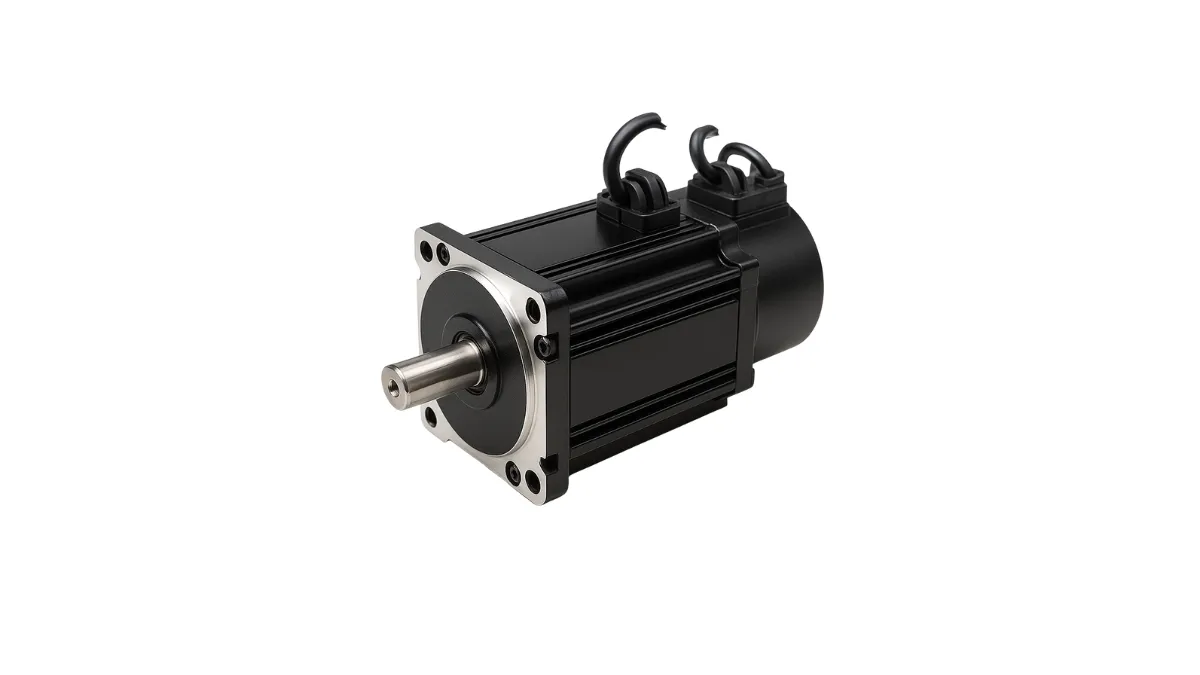

dcサーボモーターの仕組み
dcサーボモーターの仕組みは、精密な位置制御を可能にする巧妙なシステムです。具体的には、モーター本体、位置検出器(エンコーダー)、そして制御回路という3つの主要部分から構成されています。
まず、モーター本体は一般的なdcモーターと同じ原理で動きます。電流を流すと回転するシンプルな仕組みですね。でも、サーボモーターが特別なのは、その後の部分にあります。
モーターの回転軸には位置検出器が取り付けられていて、これが現在の回転角度や回転数を常に監視しています。よく使われるのは光学式エンコーダーで、1回転あたり数百〜数千のパルス信号を出力できるものもあります。この精度が高いほど、より細かい位置制御が可能になるんですよ。
そして最も重要なのが制御回路です。ここでは「目標位置」と「現在位置」を常に比較して、その差(誤差)に基づいてモーターへの電力供給を調整します。これを「フィードバック制御」と呼びます。例えば、目標より手前なら加速し、目標を超えそうなら減速するといった具合です。
このフィードバック制御のおかげで、dcサーボモーターは0.1度以下という驚くほど精密な角度制御ができるんです。また、負荷が変わっても自動的に調整して正確な位置を維持できる点も大きな特徴です。
産業用ロボットや精密機器、最近では3Dプリンターなどにも使われていますが、これらはすべてdcサーボモーターの持つ高精度な位置制御能力があってこそ実現できているものなんですね。
dcサーボモーターの制御方法
dcサーボモーター制御の仕組みは、フィードバック制御という考え方がベース。モーターの現在位置や速度を常に検出し、目標値と比較して誤差があれば修正する、という流れを繰り返します。例えば、目標角度が90度なのに実際は85度だったら、「あと5度足りないよ」と判断して調整するわけです。
この制御には、PID制御という方法がよく使われます。P(比例)、I(積分)、D(微分)の3つの要素をバランスよく組み合わせることで、素早く正確な動きを実現します。例えば、Pゲインを1.5に設定すると、1度の誤差に対して1.5倍の修正力が働くといった具合です。
最近のdcサーボモーター制御は、マイコンやデジタル信号処理技術の発展により、より高精度で柔軟な制御が可能になっています。0.1度以下の精度で位置決めができるものも珍しくありません。DIYや趣味の電子工作でも、Arduino等を使って比較的簡単に実装できるようになってきています。
dcサーボモーターの構造
構造的には、dcモーター本体、位置を検出するセンサー(エンコーダーやポテンショメーター)、そして制御回路の3つの主要部分から成り立っています。dcモーターが回転力を生み出し、センサーが現在の角度や位置を検出。そして制御回路が「目標位置」と「現在位置」を比較して、ちょうどいい位置で止まるように調整しているんです。
例えば、90度回転させたいとき、モーターが89度まで回ったら、センサーがそれを検知して「あと1度!」と制御回路に伝え、ゆっくりと残りを回します。逆に91度まで行きそうなら、ブレーキをかけたり逆回転させたりして調整するんですね。この「フィードバック制御」が、dcサーボモーターの最大の特徴です。
精度の高いものだと、0.1度以下の誤差で位置決めができるものもあります。また、トルク(回転力)も大きく、負荷がかかっても正確な位置を維持できるのが魅力。小型のものから大型産業用まで、さまざまなサイズや性能のものが市場に出回っているので、用途に合わせて選べます。
